Progettazione tappi espansione
MINIMO SPESSORE DI PARETE E DISTANZA DAI BORDI
L’espansione radiale dei tappi causa una deformazione plastica nel materiale attorno all’alloggiamento del tappo. E’ necessario che vengano mantenuti uno spessore di parete ed una distanza dai bordi così da ottimizzare la forza della connessione meccanica fra tappo e alloggiamento. La pressione idraulica operativa, il ciclo termico, il tipo di tappo e le caratteristiche del materiale di supporto sono tutti parametri da considerare per la determinazione dei valori di distanza e spessore di parete minimi.

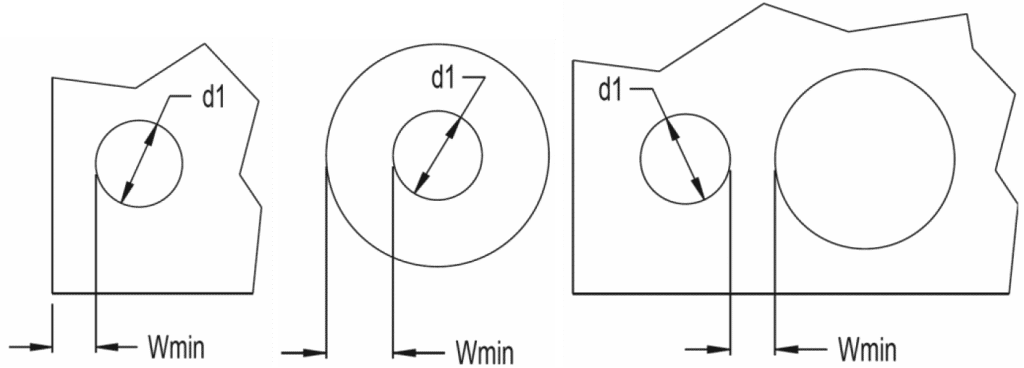

Di seguito sono espresse le linee guida per la determinazione dello spessore di parete minimo e della distanza minima dai bordi (Wmin). Questi valori minimi da rispettare fanno si che venga prodotta solo una leggera deformazione del profilo esterno di valore inferiore a 20mm. Questo non influenza le prestazioni dei tappi. Se non vengono rispettai i valori minimi Wmin raccomandati, si può sovraccaricare il materiale di supporto andando ad influenzare le prestazioni dei tappi.
Diametro tappo:
d1³4mm: Wmin = fmin*d1
d1<4mm: Wmin = fmin*d1+0.5mm
|
Serie Tappi |
Materiale di supporto |
||||||
|
SAE 1144 |
SAE 10L15 |
ASTM A48 Ghisa |
ASTM A356 Ghisa |
2024-T4 |
6061-T4 |
356-T6 Alluminio |
|
|
Fattore fmin |
|||||||
|
EXP-41_E |
0.5 |
0.6 |
1.0 |
0.6 |
0.6 |
1.0 |
1.0 |
|
EXP-41/44/88 |
0.6 |
0.8 |
1.0 |
0.8 |
0.8 |
1.0 |
1.0 |
