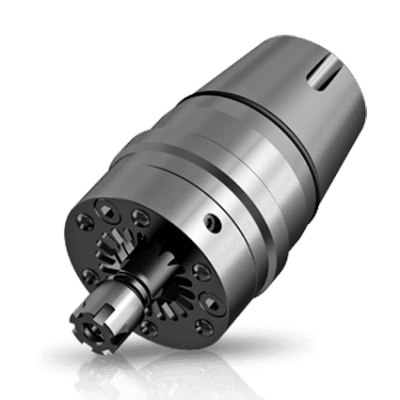

TOP – SPIN

Mandrino ad alta velocità azionato dal liquido refrigerante

FRESATURA AD ALTA VELOCITA’
PLUG & PLAY

  • Migliora le capacità di Centri di Lavoro e Centri di Tornitura
  • Espande la capacità di lavoro fino a 50.000 g/min
  • Precisione Micrometrica
  • Riduzione dei tempi di lavoro anche fino al 75%
  • Plug & Play: si installa su un mandrino standard al posto di una pinza ER40
  • Nessuna manutenzione necessaria
  • Soluzione economica per la fresatura di precisione ad alta velocità

SPECIFICHE:
• Pressione minima richiesta: 21 Bar al Mandrino
• Pressione ottimale: 35 Bar al Mandrino
• Velocità di lavoro: 30.000 – 50.000 g/min (in funzione della pressione)
• Potenza: ~0.5-1.0KW / 0.7-1.4HP (in funzione della pressione)
• Alloggiamento: compatibile con ER40
• Pinza utensile: ER8 (gambo utensile max 5mm)

Perché Gal-Way ha sviluppato il mandrino TOP-SPIN? Per soddisfare la richiesta di un sistema per ridurre i costi ed i tempi aumentando la velocità di fresatura.

Nella fresatura CNC ogni materiale ed utensile ha una velocità di taglio raccomandata. Quando si devono utilizzare utensili di piccolo diametro vi sono due opzioni:
– Utilizzare una macchina con un mandrino ad alta velocità in grado di lavorare alle velocità richieste, ma non tutti hanno macchine ad alta velocità.
– Eseguire la lavorazione alla velocità disponibile, ma i tempi di lavoro e di conseguenza i costi aumentano enormemente in quanto ad un basso numero di giri gli utensili di piccolo diametro devono essere utilizzati con avanzamenti molto lenti, inoltre l’utilizzo del mandrino macchina sempre al massimo per lunghi periodi di tempo genera ulteriori costi dovuti a usura e consumo di energia.

Il mandrino TOP-SPIN consente di lavorare ad alta velocità in modo semplice e veloce non richiedendo adattamenti o modifiche per l’installazione nel centro di lavoro.

DOMANDE
E’ possibile utilizzare il Gal-Way Top-Spin in un sistema HSK A63?
Si, se non già in Vs. possesso è necessario acquistare un mandrino standard HSK A63 con alloggiamento ER40, lo stesso principio vale per tutte le altre tipologie di mandrino (ISO, SK, BT, ecc)

Quali sono i parametri di taglio raccomandati?
Dipendono dalla pressione di alimentazione del mandrino che determina la velocità di rotazione, da un minimo di 35.000 a un massimo di 50.000 g/min

Il Mandrino Gal-Way Top-Spin è utilizzabile su tutti i CNC?
Si, purché abbiano una pompa refrigerante ad alta pressione

Come faccio a sapere se la pompa del CNC ha sufficiente pressione per poter utilizzare il mandrino Gal-Way Top-Spin?
Una pompa 38Bar – 20 l/min dovrebbe essere sufficiente per l’utilizzo del mandrino, per sicurezza possiamo eseguire un test con l’apposito misuratore di pressione.

Che tipo di utensili possono essere utilizzati con il mandrino Gal-Way Top-Spin?
Tutte le frese o punte installabili su una pinza ER8, quindi con gambo fino a diametro max 5mm

Dove si tiene il mandrino Gal-Way Top-Spin?
Nel magazzino utensili del CNC come un qualsiasi altro utensile.
