Keensert®, Keysert®, KeyInsert
Inserti filettati con chiavette di ancoraggio

Caratteristiche

Inserti filettati ad alta resistenza in Inox AISI303 1.4305, passivati secondo la AMS2700.

Come standard sono disponibili in misure metriche passo grosso, a richiesta metrici passi fini, UNC-UNF e altri materiali e/o trattamenti superficiali.

Sono in versione Free Running o Locking, la versione autobloccante ha un trattamento superficiale Dry-Lube.

Hanno 2 o 4 chiavette di ancoraggio che una volta posizionate rendono l’inserto meccanicamente bloccato contro lo svitamento da rotazione o vibrazioni. Vengono utilizzati per ottenere filettature ad elevata resistenza su differenti materiali, dalle leghe leggere agli acciai o per riparare filettature danneggiate.

Possono essere installati in modo semplice in quanto il filetto ospite è standard per cui non richiede l’utilizzo di maschi speciali, posso essere eventualmente rimossi e sostituiti.

Gli inserti sono forniti con le chiavette di ancoraggio già posizionate all’interno delle scanalature. Le chiavette pre- posizionate fanno si che avvitando l’inserto esso si posizioni automaticamente alla corretta profondità di istallazione.

Installazione

  • inserti-con-chiavette-keensert-tecnimetal-srl-sasso-marconi-bolognaForare con una punta standard
  • Svasare con uno svasatore standard a 82° – 100°
  • Maschiare con un maschio standard

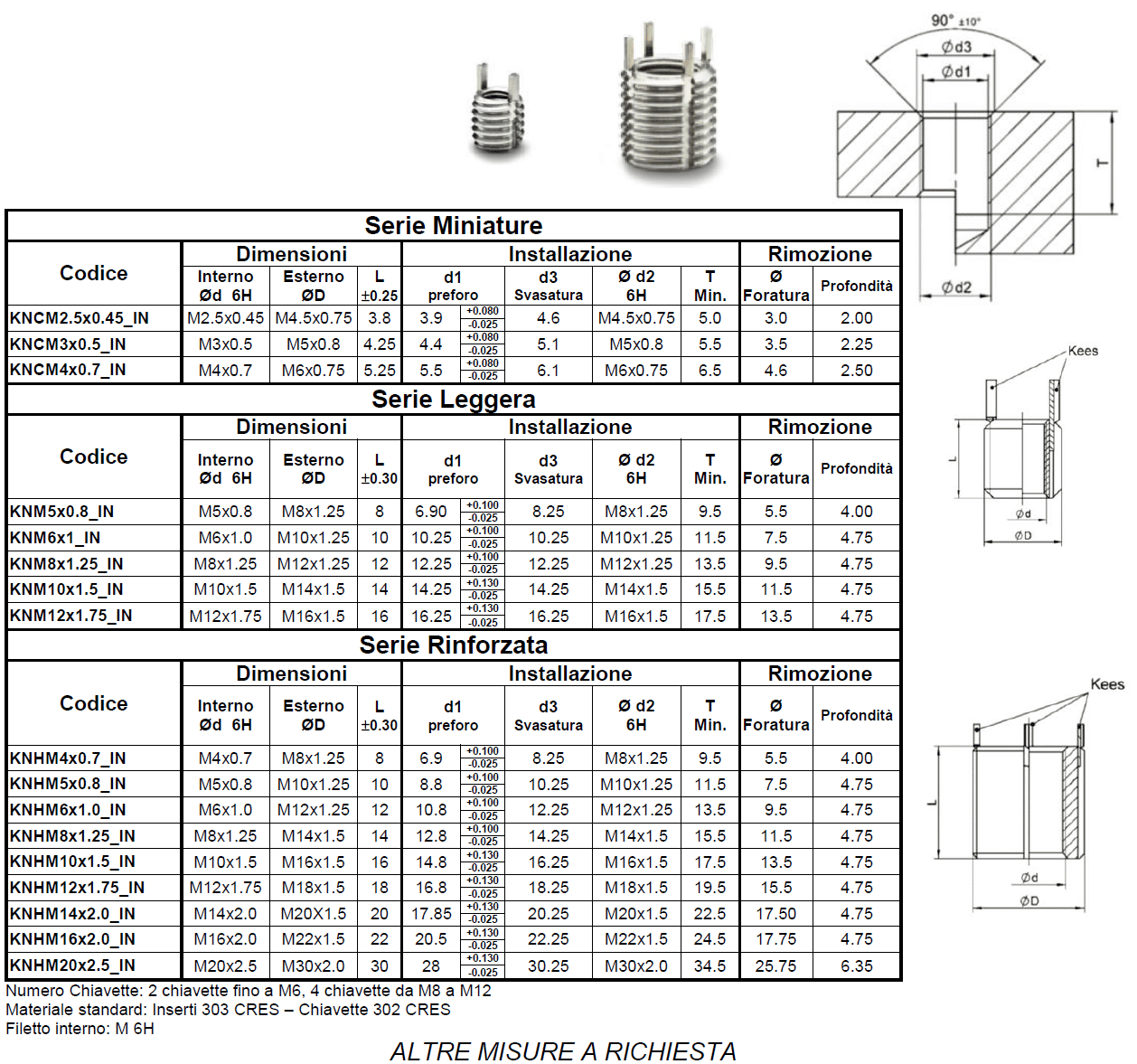

    Consultare le tabelle per le corrette misure di punta, svasatore e maschio a seconda del codice inserto
  • Avvitare l’inserto a mano o con il suo attrezzo di posa (l’inserto va automaticamente a battuta alla corretta misura di installazione)
  • Tramite l’attrezzo di posa piantare nel materiale le chiavette di ancoraggio utilizzando un martello od una pressa.
    Rimozione
    Generalmente non vi è necessità di sostituire gli inserti in quanto la loro filettatura è più resistente del materiale in cui sono installati, se necessario:
  • Forare con una punta standard per rimuovere il materiale che tiene in posizione le
    chiavette di ancoraggio (consultare le tabelle del catalogo per il diametro della punta)
  • Flettere le chiavette all’interno e romperle
  • Svitare l’inserto con un attrezzo per l’estrazione
  • Avvitare un nuovo inserto esattamente uguale a quello rimosso

Inserti_Chiavette-3-tecnimetal-srl-sasso-marconi-bologna















Inserti_Chiavette-3b-tecnimetal-srl-sasso-marconi-bologna

NAS1394 – NAS1395 – MS51830 – MS51831 – MS51832 – NA0146 – NA0147 – NA0148 – NA0149 – NA0150 – NA0151

KNCM2 – KNCML2 – KNCM2.5 – KNCML2.5 – KNCM3 – KNCML3 – KNCM4 – KNCML4 – KNM5 – KNML5 – KNM5 – KNML5 – KNM6 – KNML6 – KNM8 – KNML8 – KNM10 – KNML10 – KNM12 – KNML12 – KNHM4 – KNHML4 – KNHM5 – KNHML5 – KNHM6 – KNHML6 – KNHM8 – KNHML8 – KNHM10 – KNHML10 – KNHM12 – KNHML12 – KNHM14 – KNHML14 – KNHM16 – KNHML16 – KNHM18 – KNHML18 – KNHM20 – KNHML20 – KNHM22 – KNHML22 – KNHM24 – KNHML24

KNCA0256J – KNCAL0256J – KNCA0440J – KNCAL0440J – KNC0632J – KNCL0632J – KNCA0832J – KNCAL0832J – KN1024J – KNL1024J – KN1032J – KNL1032J – KN420J – KNL420J – KN428J – KNL428J – KN518J – KNL518J – KN524J – KNL524J – KN616J – KNL616J – KN624J – KNL624J – KN714J – KNL714J – KN720J – KNL720J – KN813J – KNL813J – KN820J – KNL820J – KNH0832J – KNHL0832J – KNH1024J – KNHL1024J – KNH1032J – KNHL1032J – KNH420J – KNHL420J – KNH428J – KNHL428J – KNH518J – KNHL518J – KNH524J – KNHL524J – KNH616J – KNHL616J – KNH624J – KNHL624J – KNH714J – KNHL714J – KNH720J – KNHL720J – KNH813J – KNHL813J – KNH820J – KNHL820J – KNH912J – KNHL912J – KNH918J – KNHL918J – KNH1011J – KNHL1011J – KNH1018J – KNHL1018J – KNH1210J – KNHL1210J – KNH1216J – KNHL1216J – KNH1409J – KNHL1409J – KNH1414J – KNHL1414J – KNH1608J – KNHL1608J – KNH1612J – KNHL1612J – KNHXH1024J – KNHXHL1024J – KNHXH1032J – KNHXHL1032J – KNHXH420J – KNHXHL420J – KNHXH428J – KNHXHL428J – KNHXH518J – KNHXHL518J – KNHXH524J – KNHXHL524J – KNHXH616J – KNHXHL616J – KNHXH624J – KNHXHL624J – KNHXH714J – KNHXHL714J – KNHXH20J – KNHXHL720J – KNHXH813J – KNHXHL813J – KNHXH820J – KNHXHL820J – KNHXH912J – KNHXHL912J – KNHXH918J – KNHXHL918J – KNHXH1011J – KNHXHL1011J – KNHXH1018J – KNHXHL1018J – KNHXH1210J – KNHXHL1210J – KNHXH1216J – KNHXHL1216J – KNHXH1409J – KNHXHL1409J – KNHXH1414J – KNHXHL1414J – KNH1608J – KNHL1608J – KNH1612J – KNHL1612J – KNCB – KNHB – KNK – KNKD – KN

MATERIALE STANDARD: Inserto 303 CRES Chiavette 302 CRES
INSERTI NON-LOCKING: Passivazione
INSERTI LOCKING: Trattamento DRY-LUBE come standard

VI SONO MOLTE OPZIONI DISPONIBILI, IN CASO DI DUBBI O DISCREPANZE FORNITECI IL CODICE DELL’INSERTO PRESENTE SUI DISEGNI O LE SPECIFICE IN VS. POSSESSO

A richiesta differenti materiali, trattamenti, inserti per applicazioni speciali, ecc

  • Conformità MS/NAS
  • Materiali semi-standard Inserto: A286, 4140
  • Materiali speciali a richiesta Inserto: 304, 316, 17-4PH, Nitronic60, Inconel718, Acciaio
  • Materiali chiavette: 302, 420(self broaching)
  • Trattamenti:
    • Silver Plate AMS2410
    • Solo Silver Plate senza film Dry-Lube (opzione solo per inserti Lockig)
    • Film Dry-Lube (opzione solo per inserti NON-Locking)
    • Passivazione
    • Cadmio
    • Nickel
    • Fosfatazione
  • Inserti per utilizzi particolari:
    • Inserti con chiavette self-broaching per materiali duri Inserti ciechi (senza foro passante)
    • Inserti Flottanti
    • Inserti Solidi

inserti-con-chiavette-keensert-keysert-keyinsert-1

inserti-con-chiavette-keensert-keysert-keyinsert-2

inserti-con-chiavette-keensert-keysert-keyinsert-3

inserti-con-chiavette-keensert-keysert-keyinsert-4

inserti-con-chiavette-keensert-keysert-keyinsert-5

inserti-con-chiavette-keensert-keysert-keyinsert-6

inserti-con-chiavette-keensert-keysert-keyinsert-7

inserti-con-chiavette-keensert-keysert-keyinsert-8
