Installazione Lama

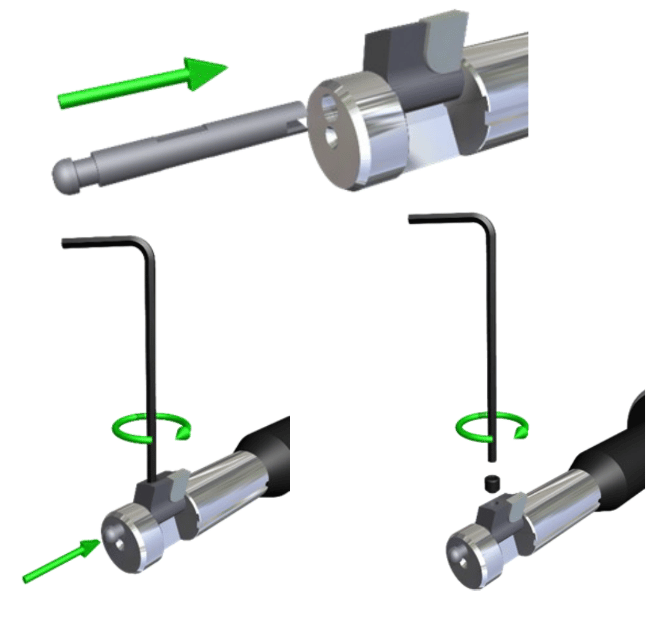

1. Inserire il perno attraverso il foro di passaggio nel corpo e nella lama. Ruotarlo fino a che non si innesta nel codolo dell’asta di comando.
2. Con la lama in posizione aperta, ruotare la frizione dell’utensile fino a che il segno di allineamento sul perno lama non è parallelo alla chiave a brugola e la sede del grano. In questo modo si avrà l’allineamento del grano con il pianetto sul perno.
3. Applicare una goccia di frenafiletti Loctite (fornita a corredo). Serrare il grano a 0.7-1.1Nm facendo attenzione a non eccedere e verificando che il grano sia allineato al pianetto del perno. Nel caso di lame con doppio grano, installare il secondo in serie serrando a 0.7Nm.

Verifica: per controllare che il grano sia posizionato sul pianetto di riferimento allentare leggermente il grano e provare ad estrarre il perno. Se posizionato correttamente il perno non dovrebbe uscire ma scorrere leggermente e poi bloccarsi.
