Frese per sbavatura GMO
-
Angoli di taglio di 45° e 25° ideali per ogni applicazione
-
Ideale per sbavare bordi curvi
-
Utensile in metallo duro di alta qualità con rivestimento speciale
-
Durata estremamente lunga
-
Può essere utilizzato per fori da Ø 1 mm
-
Ampia gamma di misure

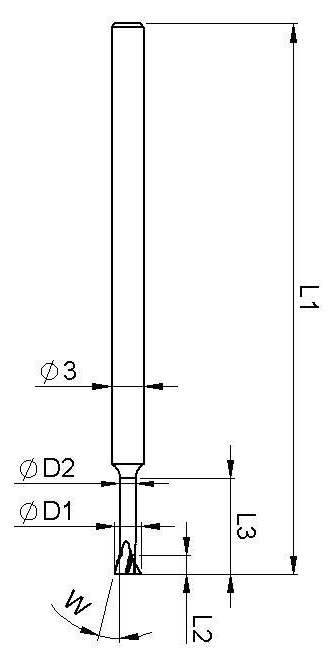

| Fresa 45° |
Diametro Foro mm |
Profondità Foro mm |
L1 mm |
L2 mm |
L3 mm |
D1 Ø mm |
D2 Ø mm |
W ° |
| GMO F10 | 1,0 | 5 | 50 | 0,50 | 5 | 0,95 | 0,55 | 45 |
| GMO F15 | 1,5 | 7 | 50 | 0,60 | 8 | 1,4 | 0,8 | 45 |
| GMO F20 | 2,0 | 9 | 50 | 0,75 | 10 | 1,9 | 1,0 | 45 |
| GMO F25 | 2,5 | 10 | 60 | 0,85 | 13 | 2,4 | 1,3 | 45 |
| GMO F30 | 3,0 | 12 | 70 | 0,97 | 17 | 2,8 | 1,5 | 45 |
| GMO F40 | 4,0 | 15 | 80 | 1,10 | 20 | 3,8 | 2,2 | 45 |
| GMO F50 | 5,0 | 17 | 100 | 1,45 | 25 | 4,8 | 2,7 | 45 |
| GMO F60 | 6,0 | 20 | 100 | 1,80 | — | 5,8 | 3,0 | 45 |
| Fresa 25° |
Diametro Foro mm |
Profondità Foro mm |
L1 mm |
L2 mm |
L3 mm |
D1 Ø mm |
D2 Ø mm |
W ° |
| GMO F10_W25 | 1,0 | 5 | 50 | 0,50 | 5 | 0,95 | 0,55 | 25 |
| GMO F15_W25 | 1,5 | 7 | 50 | 0,60 | 7 | 1,4 | 0,8 | 25 |
| GMO F20_W25 | 2,0 | 8 | 50 | 0,75 | 8 | 1,9 | 1,0 | 25 |
| GMO F25_W25 | 2,5 | 10 | 60 | 0,85 | 10 | 2,4 | 1,3 | 25 |
| GMO F30_W25 | 3,0 | 12 | 70 | 0,97 | 12 | 2,8 | 1,5 | 25 |
| GMO F40_W25 | 4,0 | 15 | 80 | 1,10 | 15 | 3,8 | 2,2 | 25 |
| GMO F50_W25 | 5,0 | 17 | 100 | 1,45 | 17 | 4,8 | 2,7 | 25 |
| GMO F60_W25 | 6,0 | 20 | 100 | 1,80 | 20 | 5,8 | 3,0 | 25 |
Rapporto sfavorevole fra diametro di ingresso e diametro di intersezione per l’utilizzo della fresa 45°. Rischio di collisione (area rossa immagine).
