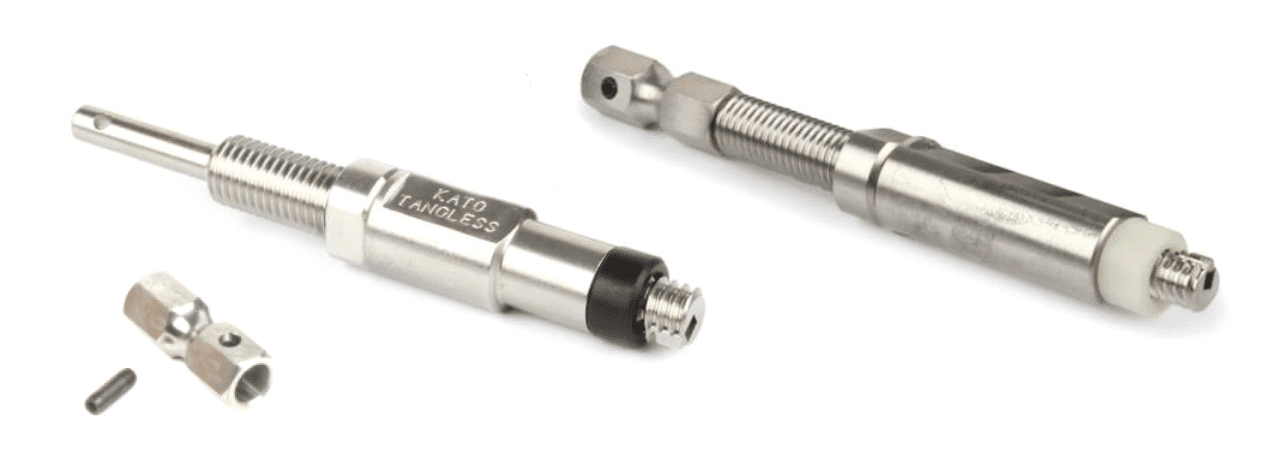

ESTRATTORE

L’utensile per l’estrazione presenta una configurazione uguale all’asta di posa, la differenza è nell’uncino di estrazione che consente la rimozione dell’inserto con una operazione di svitamento evitando di rovinare il particolare, la filettatura e l’inserto. Può anche essere utilizzato per correggere la profondità di posa dell’inserto nelle fasi di regolazione dell’asta.

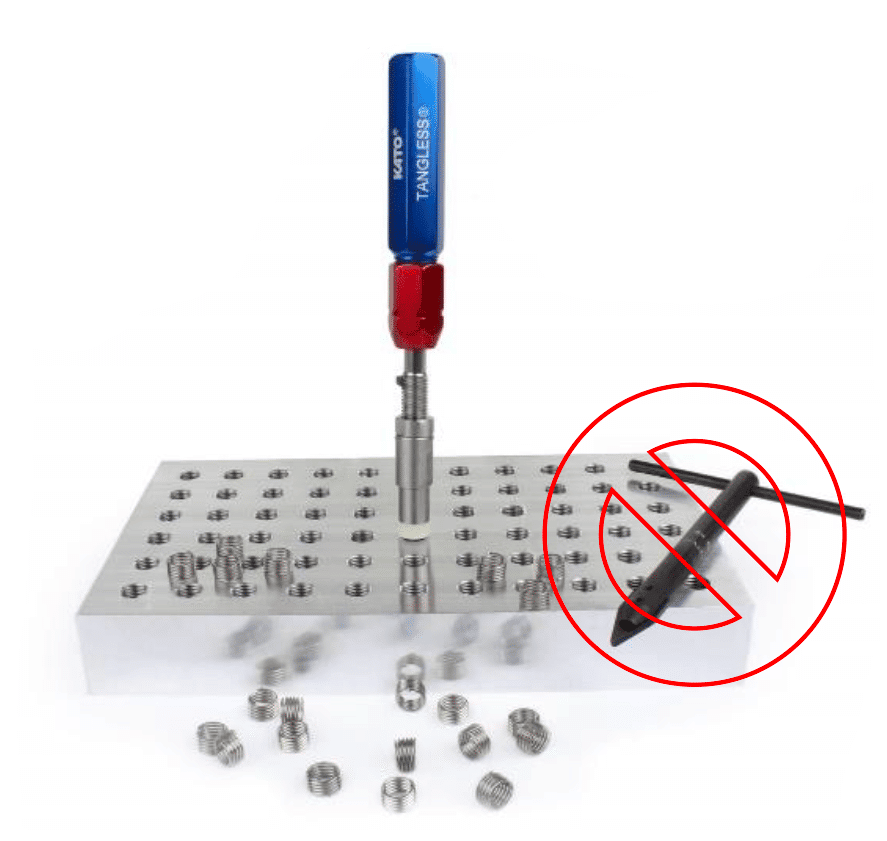

Estrattore per rimozione non distruttiva o riposizionamento

Possibilità rimozione attacco HEX 1/4

Per installare l’impugnatura manuale in dotazione rimuovere l’attacco HEX 1/4

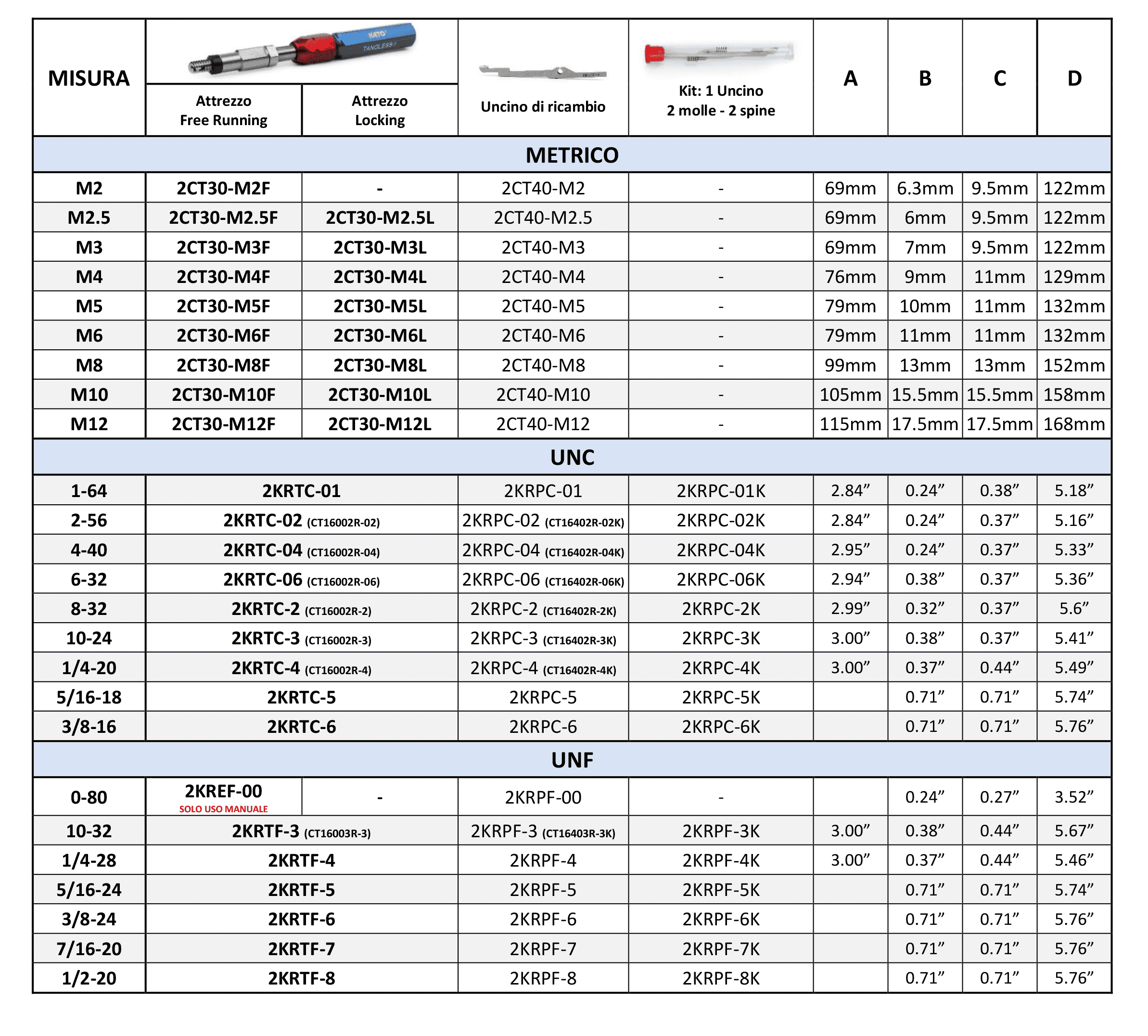

MISURA Uncino di ricambio

Kit:

1 Uncino

2 molle - 2 spine

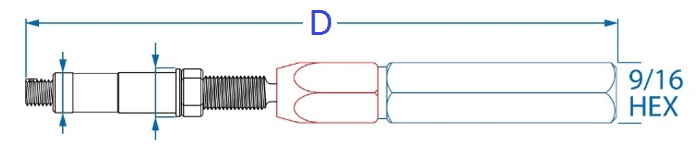

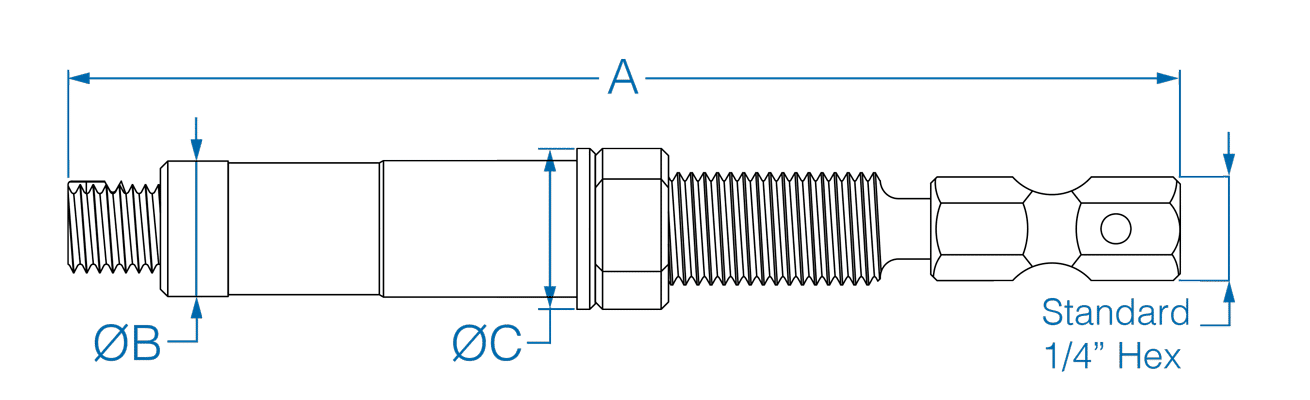

 A B C D
Attrezzo

Free Running

 Attrezzo

Locking

METRICO
M2 2CT30-M2F - 2CT40-M2 - 69mm 6.3mm 9.5mm 122mm
M2.5 2CT30-M2.5F 2CT30-M2.5L 2CT40-M2.5 - 69mm 6mm 9.5mm 122mm
M3 2CT30-M3F 2CT30-M3L 2CT40-M3 - 69mm 7mm 9.5mm 122mm
M4 2CT30-M4F 2CT30-M4L 2CT40-M4 - 76mm 9mm 11mm 129mm
M5 2CT30-M5F 2CT30-M5L 2CT40-M5 - 79mm 10mm 11mm 132mm
M6 2CT30-M6F 2CT30-M6L 2CT40-M6 - 79mm 11mm 11mm 132mm
M8 2CT30-M8F 2CT30-M8L 2CT40-M8 - 99mm 13mm 13mm 152mm
M10 2CT30-M10F 2CT30-M10L 2CT40-M10 - 105mm 15.5mm 15.5mm 158mm
M12 2CT30-M12F 2CT30-M12L 2CT40-M12 - 115mm 17.5mm 17.5mm 168mm

UNC
1-64 2KRTC-01 2KRPC-01 2KRPC-01K 2.84” 0.24” 0.38” 5.18”
2-56 2KRTC-02 (CT16002R-02) 2KRPC-02 (CT16402R-02K) 2KRPC-02K 2.84” 0.24” 0.37” 5.16”
4-40 2KRTC-04 (CT16002R-04) 2KRPC-04 (CT16402R-04K) 2KRPC-04K 2.95” 0.24” 0.37” 5.33”
6-32 2KRTC-06 (CT16002R-06) 2KRPC-06 (CT16402R-06K) 2KRPC-06K 2.94” 0.38” 0.37” 5.36”
8-32 2KRTC-2 (CT16002R-2) 2KRPC-2 (CT16402R-2K) 2KRPC-2K 2.99” 0.32” 0.37” 5.6”
10-24 2KRTC-3 (CT16002R-3) 2KRPC-3 (CT16402R-3K) 2KRPC-3K 3.00” 0.38” 0.37” 5.41”
1/4-20 2KRTC-4 (CT16002R-4) 2KRPC-4 (CT16402R-4K) 2KRPC-4K 3.00” 0.37” 0.44” 5.49”
5/16-18 2KRTC-5 2KRPC-5 2KRPC-5K   0.71” 0.71” 5.74”
3/8-16 2KRTC-6 2KRPC-6 2KRPC-6K   0.71” 0.71” 5.76”

UNF
0-80 2KREF-00

SOLO USO MANUALE

 - 2KRPF-00 -   0.24” 0.27” 3.52”
10-32 2KRTF-3 (CT16003R-3) 2KRPF-3 (CT16403R-3K) 2KRPF-3K 3.00” 0.38” 0.44” 5.67”
1/4-28 2KRTF-4 2KRPF-4 2KRPF-4K 3.00” 0.37” 0.44” 5.46”
5/16-24 2KRTF-5 2KRPF-5 2KRPF-5K   0.71” 0.71” 5.74”
3/8-24 2KRTF-6 2KRPF-6 2KRPF-6K   0.71” 0.71” 5.76”
7/16-20 2KRTF-7 2KRPF-7 2KRPF-7K   0.71” 0.71” 5.76”
1/2-20 2KRTF-8 2KRPF-8 2KRPF-8K   0.71” 0.71” 5.76”
