ATTREZZO DI POSA AD ASTA

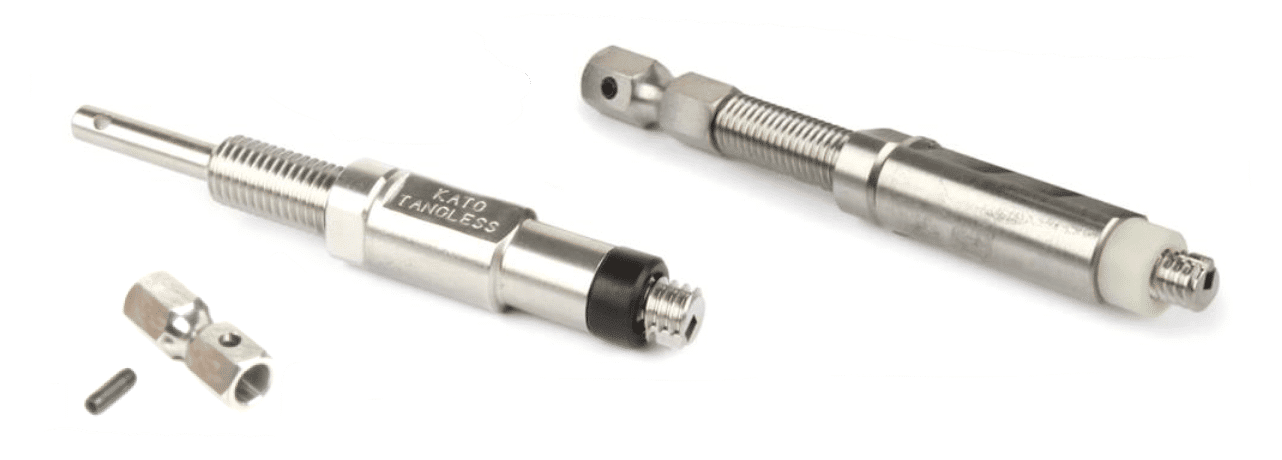

Ha l’attacco sia esagonale che cilindrico per l’utilizzo con utensili elettrici, e la comoda impugnatura a cacciavite per l’utilizzo manuale. Grande rapidità in operazioni con lotti di produzione medio alti. Nei passi metrici vi è differenza tra le aste per gli inserti Free-Running e Locking. Le aste hanno una durata molto elevata, è sufficiente sostituire l’uncino di trascinamento quando usurato. Per il montaggio dell’impugnatura di alluminio va rimosso l’esagono estraendo la spina laterale di ritenzione. Il modello per 0-80 è per solo utilizzo manuale.
Possibilità rimozione attacco HEX 1/4
|

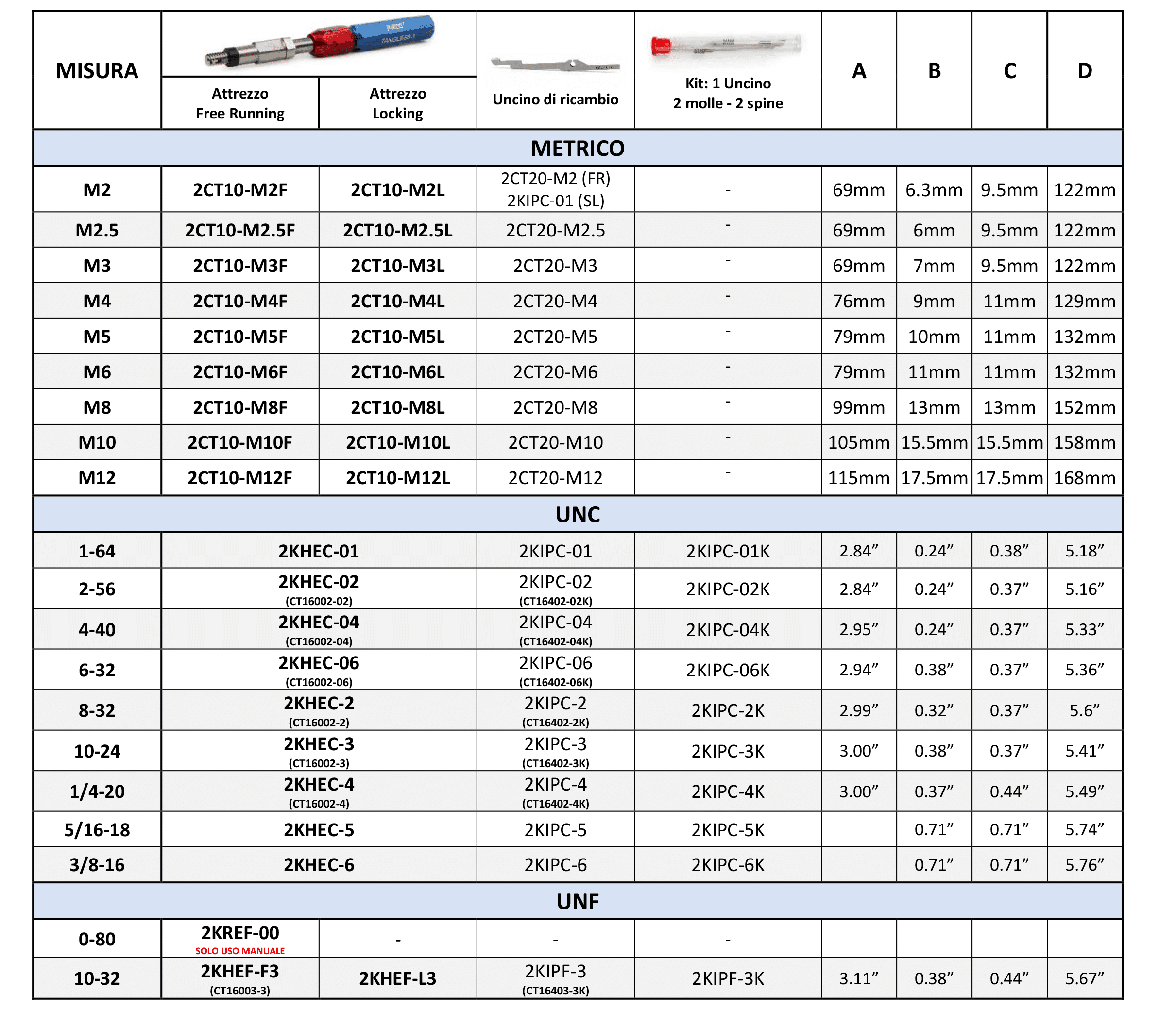

MISURA |
Uncino di ricambio |
Kit: 1 Uncino 2 molle – 2 spine |

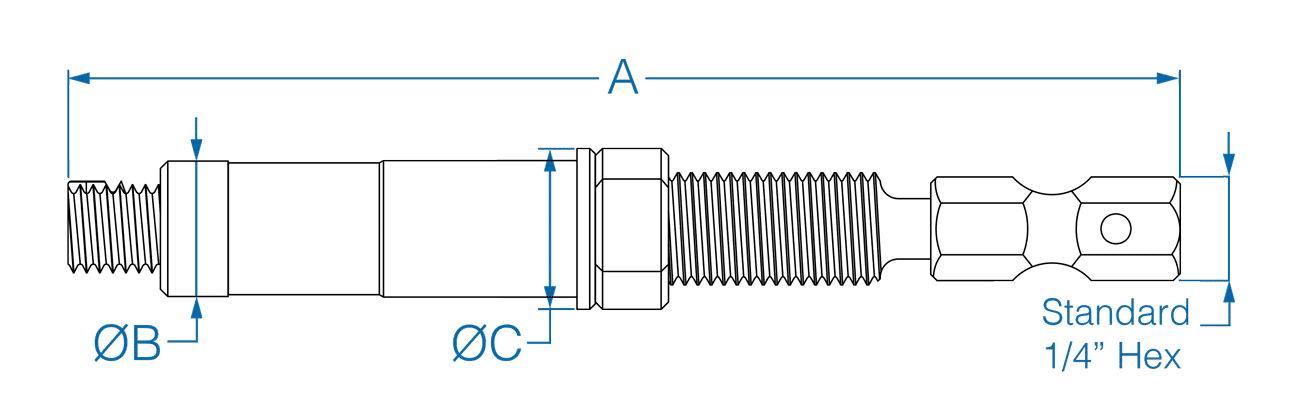

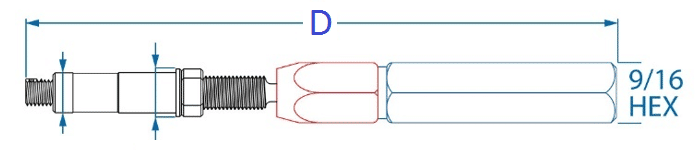

A | B | C | D | ||
|
Attrezzo Free Running |
Attrezzo Locking |
|||||||
| METRICO | ||||||||
| M2 | 2CT10-M2F | 2CT10-M2L |
2CT20-M2 (FR) 2KIPC-01 (SL) |
– | 69mm | 6.3mm | 9.5mm | 122mm |
| M2.5 | 2CT10-M2.5F | 2CT10-M2.5L | 2CT20-M2.5 | – | 69mm | 6mm | 9.5mm | 122mm |
| M3 | 2CT10-M3F | 2CT10-M3L | 2CT20-M3 | – | 69mm | 7mm | 9.5mm | 122mm |
| M4 | 2CT10-M4F | 2CT10-M4L | 2CT20-M4 | – | 76mm | 9mm | 11mm | 129mm |
| M5 | 2CT10-M5F | 2CT10-M5L | 2CT20-M5 | – | 79mm | 10mm | 11mm | 132mm |
| M6 | 2CT10-M6F | 2CT10-M6L | 2CT20-M6 | – | 79mm | 11mm | 11mm | 132mm |
| M8 | 2CT10-M8F | 2CT10-M8L | 2CT20-M8 | – | 99mm | 13mm | 13mm | 152mm |
| M10 | 2CT10-M10F | 2CT10-M10L | 2CT20-M10 | – | 105mm | 15.5mm | 15.5mm | 158mm |
| M12 | 2CT10-M12F | 2CT10-M12L | 2CT20-M12 | – | 115mm | 17.5mm | 17.5mm | 168mm |
| UNC | ||||||||
| 1-64 | 2KHEC-01 | 2KIPC-01 | 2KIPC-01K | 2.84” | 0.24” | 0.38” | 5.18” | |
| 2-56 |
2KHEC-02 (CT16002-02) |
2KIPC-02 (CT16402-02K) |
2KIPC-02K | 2.84” | 0.24” | 0.37” | 5.16” | |
| 4-40 |
2KHEC-04 (CT16002-04) |
2KIPC-04 (CT16402-04K) |
2KIPC-04K | 2.95” | 0.24” | 0.37” | 5.33” | |
| 6-32 |
2KHEC-06 (CT16002-06) |
2KIPC-06 (CT16402-06K) |
2KIPC-06K | 2.94” | 0.38” | 0.37” | 5.36” | |
| 8-32 |
2KHEC-2 (CT16002-2) |
2KIPC-2 (CT16402-2K) |
2KIPC-2K | 2.99” | 0.32” | 0.37” | 5.6” | |
| 10-24 |
2KHEC-3 (CT16002-3) |
2KIPC-3 (CT16402-3K) |
2KIPC-3K | 3.00” | 0.38” | 0.37” | 5.41” | |
| 1/4-20 |
2KHEC-4 (CT16002-4) |
2KIPC-4 (CT16402-4K) |
2KIPC-4K | 3.00” | 0.37” | 0.44” | 5.49” | |
| 5/16-18 | 2KHEC-5 | 2KIPC-5 | 2KIPC-5K | 0.71” | 0.71” | 5.74” | ||
| 3/8-16 | 2KHEC-6 | 2KIPC-6 | 2KIPC-6K | 0.71” | 0.71” | 5.76” | ||
| UNF | ||||||||
| 0-80 |
2KREF-00 SOLO USO MANUALE |
– | – | – | ||||
| 10-32 |
2KHEF-F3 (CT16003-3) |
2KHEF-L3 |
2KIPF-3 (CT16403-3K) |
2KIPF-3K | 3.11” | 0.38” | 0.44” | 5.67” |
