Installazione inserti filettati con chiavette

Posa Inserti con Chiavette

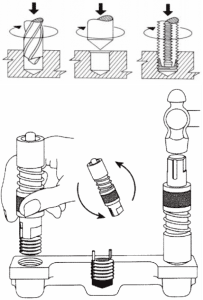

  INSTALLAZIONE     RIMOZIONE

Forare con una punta standard e svasare a 82°-100° con uno svasatore standard



  Forare con una punta standard per rimuovere il materiale che tiene in posizione le chiavette di ancoraggio (consultare le tabelle del catalogo per il diametro della punta)
Maschiare con un maschio standard   Flettere le chiavette all’interno e romperle
Avvitare l’inserto a mano o con il suo attrezzo di posa (l’inserto va automaticamente a battuta alla corretta profondità di installazione)   Svitare l’inserto con un attrezzo per l’estrazione
Tramite l’attrezzo di posa piantare nel materiale le chiavette di ancoraggio utilizzando un martello o una pressa   Avvitare un nuovo inserto esattamente uguale a quello rimosso e piantare le chiavette in corrispondenza delle impronte delle precedenti

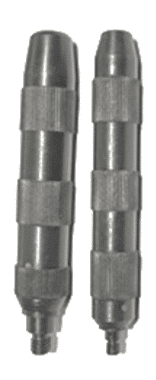

Cod. Attrezzo Cod. Inserto Cod. Attrezzo Cod. Inserto
KTTW-2.5 KNCM2.5×0.45_IN KTHD-M4 KNHM4x0.7_IN
KTTW-3 KNCM3x0.5_IN KTHD-M5 KNHM5x0.8_IN
KTTW-4 KNCM4x0.7_IN KTHD-M6 KNHM6x1.0_IN
KTTW-5 KNM5x0.8_IN KTHD-M8 KNHM8x1.25_IN
KTTW-6 KNM6x1_IN KTHD-M10 KNHM10x1.5_IN
KTTW-8 KNM8x1.25_IN KTHD-M12 KNHM12x1.75_IN
KTTW-10 KNM10x1.5_IN KTHD-M14 KNHM14x2.0_IN
KTTW-12 KNM12x1.75_IN KTHD-M16 KNHM16x2.0_IN

Attrezzi per passi fini a richiesta

Cod. Attrezzo

Cod. Inserto

Cod. Attrezzo

Cod. Inserto

KTTW-04

KNCA0440_IN

KTHD-0832

KNH0832_IN

KTTW-06

KNC0632_IN

KTHD-1024

KNH1024_IN

KTTW-08

KNCA0832_IN

KTHD-1032

KNH1032_IN

KTTW-1024

KN1024_IN

KTHD-420

KNH420_IN

KTTW-1032

KN1032_IN

KTHD-428

KNH428_IN

KTTW-420

KN420_IN

KTHD-518

KNH518_IN

KTTW-428

KN428_IN

KTHD-524

KNH524_IN

KTTW-518

KN518_IN

KTHD-616

KNH616_IN

KTTW-524

KN524_IN

KTHD-624

KNH624_IN

KTTW-616

KN616_IN

KTHD-714

KNH714_IN

KTTW-624

KN624_IN

KTHD-720

KNH720_IN

KTTW-714

KN714_IN

KTHD-813

KNH813_IN

KTTW-720

KN720_IN

KTHD-820

KNH820_IN

KTTW-813

KN813_IN





KTTW-820

KN820_IN
