MPC Tirabarre Grippex – Pullex

GRIPPEX II – Tirabarre per CNC
– Installato sulla torretta
– Controllato dal programma NC
– Azionato dal refrigerante a partire da 0,5Bar
– Elevata potenza, tira barre da d. 0 a 108mm

Ethan Frome

PULLEX – Crocodile:
– Installato sul corpo dell’utensile da taglio
– Tira la barra in posizione simultaneamente
alla ritrazione dell’utensile dopo il taglio del
pezzo finito.

Ethan Frome

Grippex

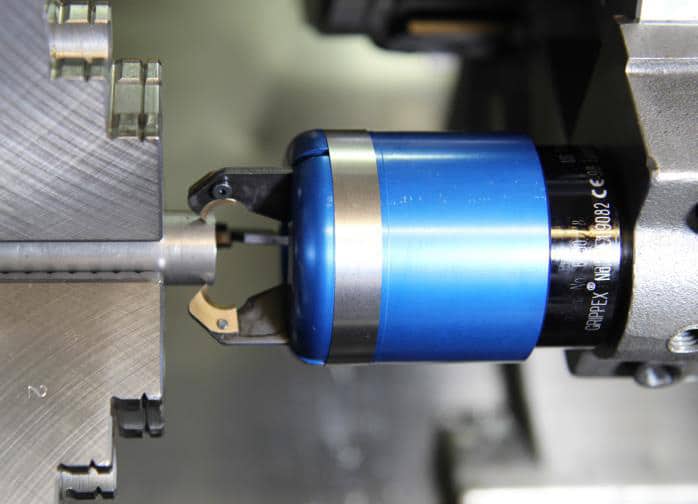

GRIPPEX®Il tirabarre che rende i vostri torni CNC più efficaci da subito!

Per svariate ragioni come il costo elevato o lo spazio limitato, solo una piccola percentuale di torni CNC sono equipaggiati con caricatori e spingi barra. Nelle produzioni di piccoli lotti, il mandrino della macchina assieme al suo tubo di guida ed il GRIPPEX forniscono un semplice ma estremamente efficace sistema tirabarre automatico.

Un nuovo modo di lavorarempc-tirabarre-grippex-pullex-4

Immaginate 40 pezzi lunghi 20mm l’uno lavorati da un singolo spezzone di barra di un metro, GRIPPEX può rendere totalmente automatico questo processo di lavorazione. Supponete che il tempo ciclo sia di 1 minuto a pezzo, GRIPPEX vi darà 40 minuti da poter utilizzare in modo più produttivo che tirare la barra manualmente o caricare sul mandrino piccoli spezzoni di barra. Potete utilizzare il tempo risparmiato per eseguire i controlli qualità sui pezzi finiti oppure per preparare il prossimo lotto di produzione o per seguire altre lavorazioni.

Come lavora

Metodo di programmazione

  • Richiamare la posizione del GRIPPEX in torretta
  • Posizionare GRIPPEX in X e Z
  • Refrigerante ON, GRIPPEX aggancia la barra
  • Aprire il mandrino
  • Tirare la barra alla esatta posizione in Z
  • Chiudere il mandrino
  • Refrigerante OFF, GRIPPEX rilascia la barra
  • Ritorno a zero e richiamo del primo utensile

Grippex-Pullex-tecnimetal-srl-sasso-marconi-bo-mpc-tirabarre-grippex-pullex-5

Vantaggi di GRIPPEX

  • Settaggio istantaneo: la presa all’interno del campo di lavoro è garantita senza bisogno di regolazioni
  • Compatto e leggero: non vi è necessità di lasciare libere le postazioni utensile adiacenti sulla torretta
  • Potente: sopporta pressioni fino a 20Bar(15Bar Small, 7Bar Mini), non c’è bisogno di installare un riduttore di pressione
  • Grippex non necessita di alta pressione per tirare correttamente. Lavora già da 0.5bar (vedi il grafico)
  • Ha una presa molto vicina al mandrino, consentendo una minima sporgenza della barra
  • Aggancia le barre esagonali senza necessità di orientamento del mandrino
  • Installando le ganasce robot può essere utilizzato come una unità di presa per la movimentazione



Grippex-Pullex-tecnimetal-srl-sasso-marconi-bo

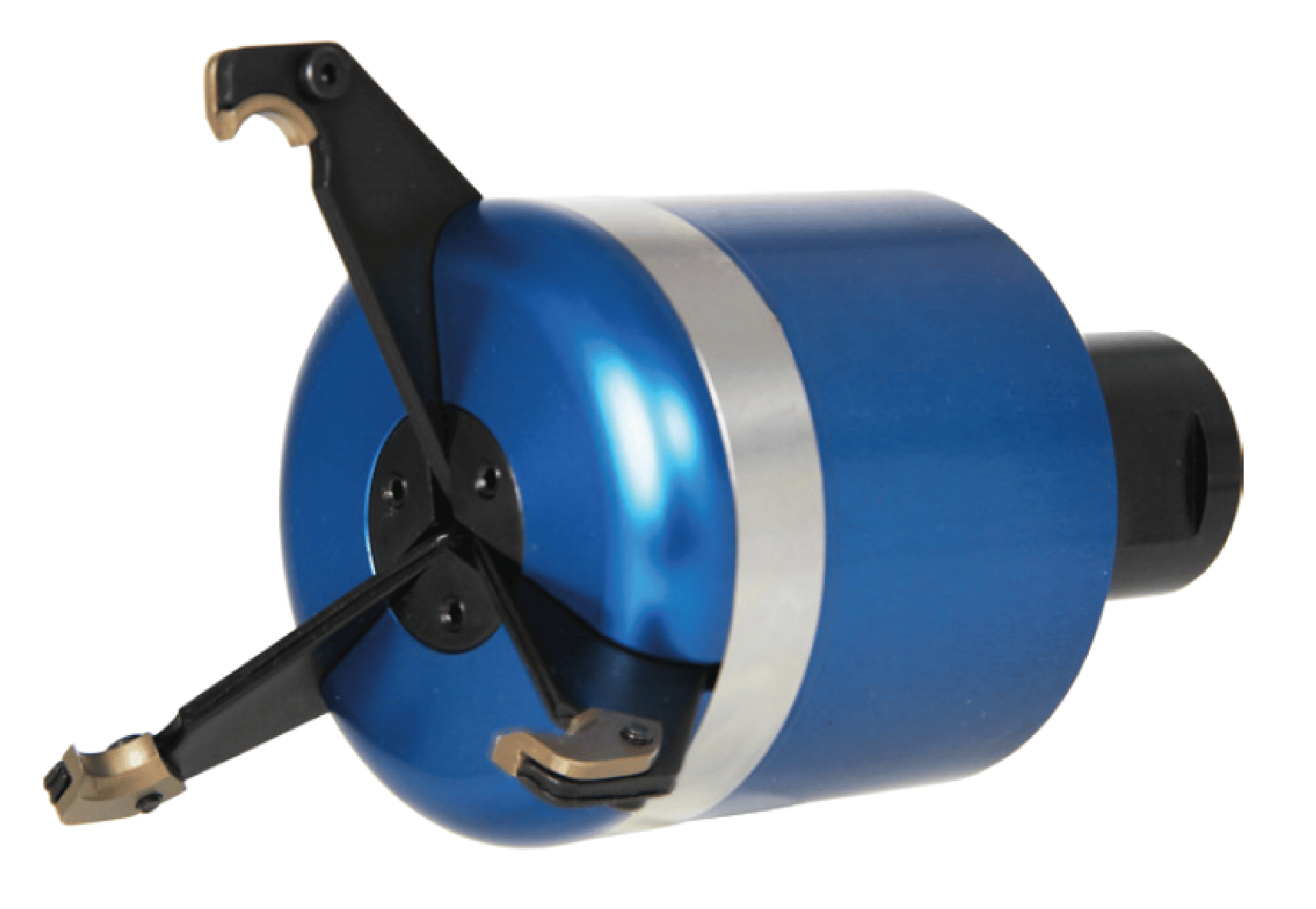

GRIPPEX Large (pressione max 20bar)

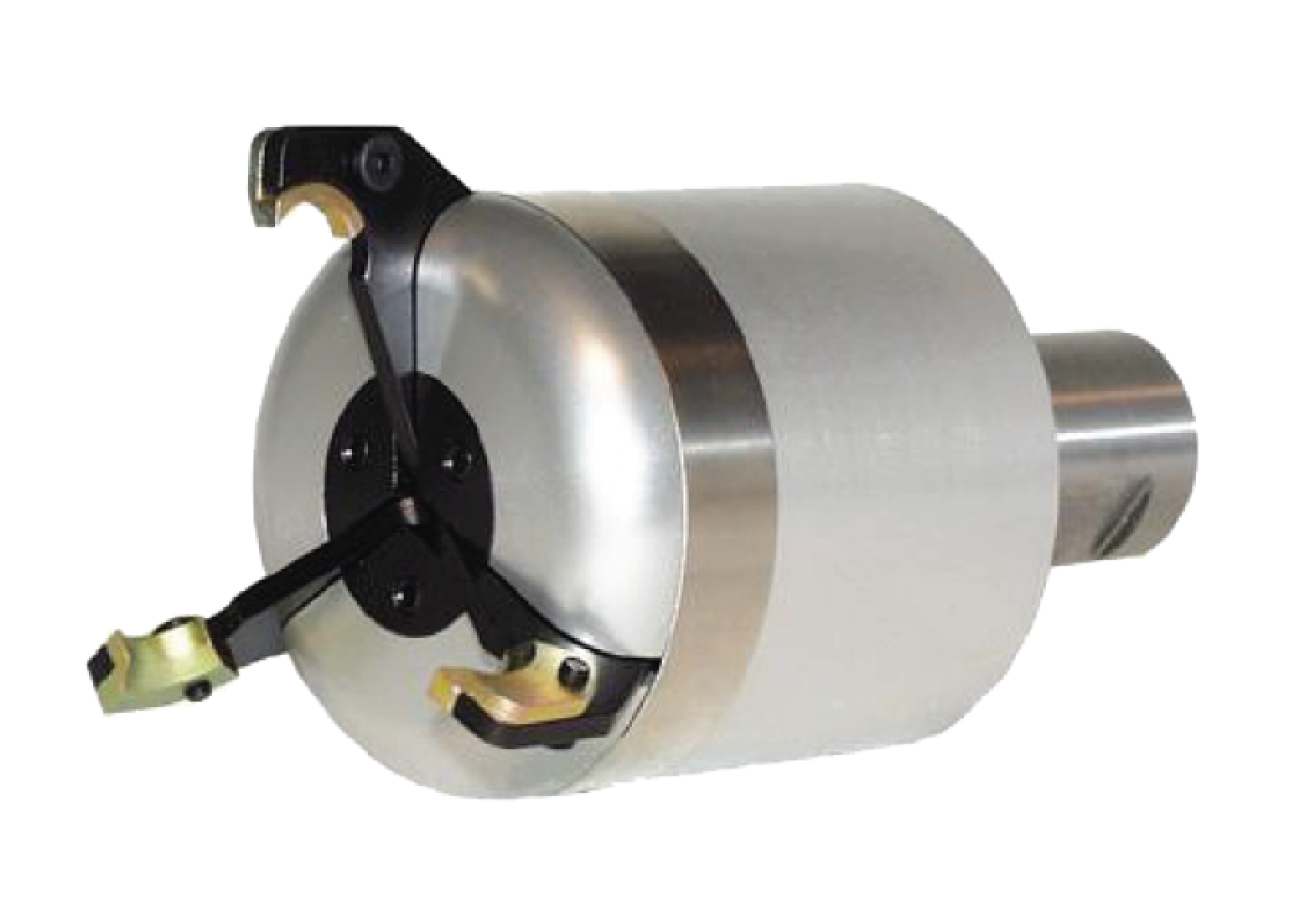

GRIPPEX Small (pressione max 15bar)

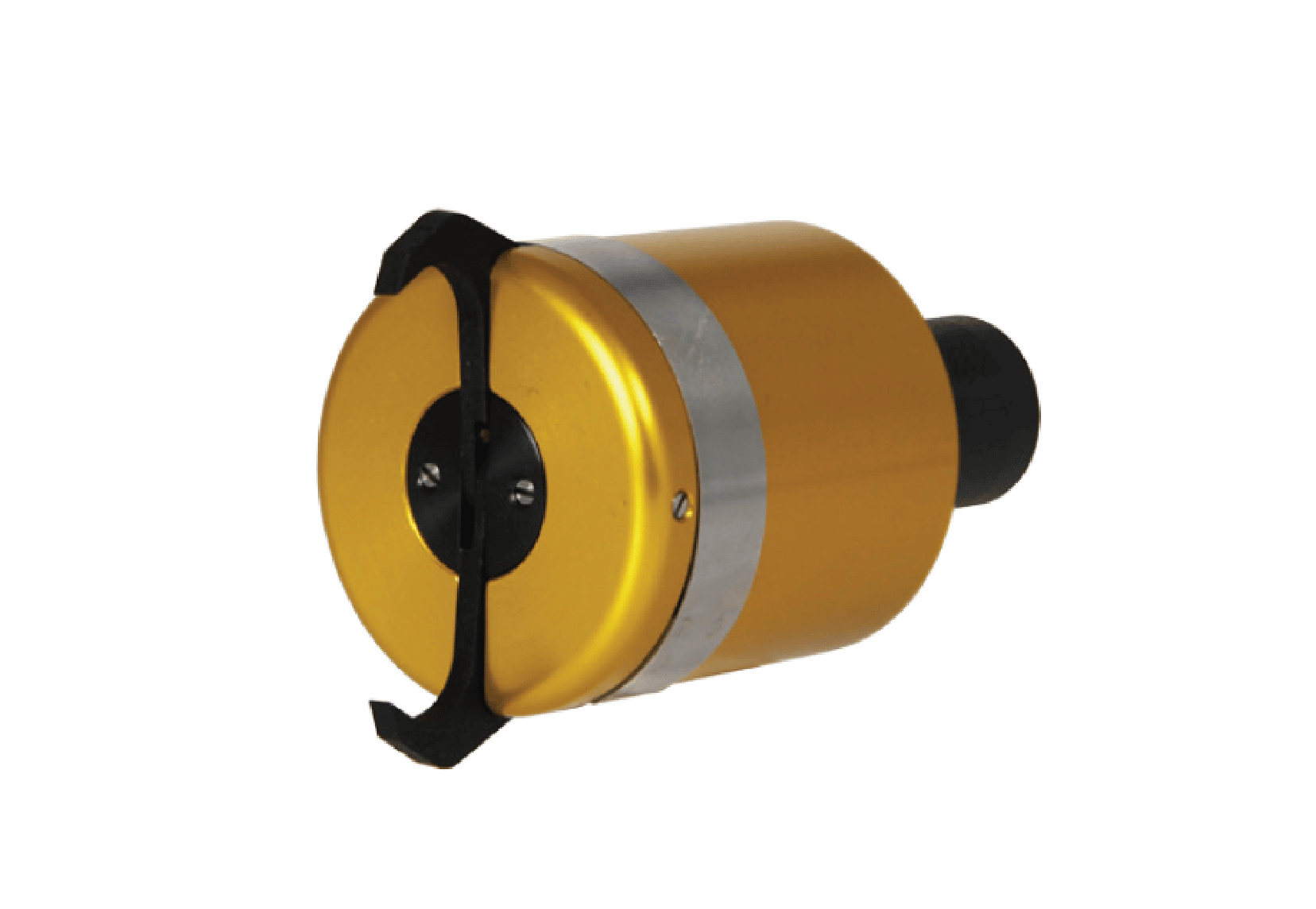

GRIPPEX Mini (pressione max 7bar)

Facile sostituzione degli insertimpc-tirabarre-grippex-pullex-6

Grippex II ha inserti che possono comodamente essere sostituiti anche con l’utensile installato sulla torretta. Gli inserti sono temprati a 57Hrc di durezza, questo assicura una lunga durata in condizioni di lavoro gravose.
Per essere montato l’inserto è posizionato all’interno del raggio del dito di presa e ruotato fino a che il foro filettato non coincide con il foro del dito di presa, infine l’inserto fissato tramite la vite di bloccaggio.

Valvola di scarico per i torni dotati di valvola di non ritorno

All’interno del corpo del Grippex è presente una valvola regolabile che permette l’utilizzo dell’utensile sui torni provvisti di valvola di non ritorno quando l’erogazione del refrigerante viene interrotta. La valvola è utilizzabile anche per regolare la velocità di rilascio delle dita di presa.

PULLEX® Crocodile Tirabarre per torni automatici

Tirabarre istallato direttamente sul corpo dell’utensile da taglioEthan Frome

  • Non occupa postazioni utensile
  • Presa istantanea della barra dopo il taglio pezzo e l’arresto del mandrino
  • Tira la barra in posizione simultaneamente alla ritrazione dell’utensile
  • PULLEX tira la barra in 1,5-2 secondi contro i 10-15 secondi di altri sistemi. Supponendo un tempo ciclo di 50 secondi si può concludere che: Utilizzando PULLEX si risparmia fino ad un giorno a settimana, PULLEX è un accessorio molto redditizio per il vostro tornio CNC

Metodo per il rapido settaggio del Pullex:

  • Ridurre la barra di 0.1-0.2mm
  • Spingere il Pullex contro il diametro ridotto e regolare gli inserti di presa a contatto con esso
  • Così Pullex è regolato su corretti valori di forza che consentono una sicura trazione della barra
  • Il Pullex aggancia la barra avanzando alcuni millimetri oltre il centro (Vedi rif. A), l’azione di taglio non viene disturbata.

Pullex-tecnimetal-srl-sasso-marconi-bo
