TAPPI METALLICI AD ESPANSIONE – RESTRITTORI

Caratteristiche

eis-engineered-inserts-systems-tappi-metallici-ad-espansioneUtilizzo in applicazioni idrauliche ed oleodinamiche, industriali, automotive, aerospaziali
e lavorazioni meccaniche

  • Tenuta a pressioni oltre 2.758Bar
  • Semplici da installare
  • Non è richiesta la filettatura o alesatura dei fori
  • Realizzati in un pezzo unico completamente di metallo
  • Misure speciali a richiesta

Utilizzati per tappare e sigillare in maniera permanente fori ausiliari in componenti e sistemi pneumatici, idraulici, ecc. I tappi EIS sono installati in fori ottenuti mediante la semplice lavorazione di foratura, dopo il posizionamento la sfera di espansione viene compressa all’interno del corpo del tappo. Gli anelli di tenuta si ancorano al materiale del foro tappando e sigillando in maniera permanente il foro.

L’efficace ma economico sistema di chiusura evita costose lavorazioni di alesatura o maschiatura, lavorazioni per sedi o-ring e l’utilizzo di nastri o composti sigillanti.

Prestazioni

I valori riportati sono da intendersi come indicativi, materiale di supporto, trattamento superficiale, dimensione del foro, e finitura superficiale sono elementi che influenzano le prestazioni di tenuta, contattate il nostro servizio tecnico per maggiori dettagli.

EIS Tappi Metallici ad Espansione

PROGETTAZIONE

MINIMO SPESSORE DI PARETE E DISTANZA DAI BORDI

L’espansione radiale dei tappi EIS causa una deformazione plastica nel materiale attorno all’alloggiamento del tappo. E’ necessario che vengano mantenuti uno spessore di parete ed una distanza dai bordi così da ottimizzare la forza della connessione meccanica fra tappo e alloggiamento. La pressione idraulica operativa, il ciclo termico, il tipo di tappo e le caratteristiche del materiale di supporto sono tutti parametri da considerare per la determinazione dei valori di distanza e spessore di parete minimi.eis-engineered-inserts-systems-tappi-metallici-ad-espansione1

Di seguito sono espresse le linee guida per la determinazione dello spessore di parete minimo e della distanza minima dai bordi (Wmin). Questi valori minimi da rispettare fanno si che venga prodotta solo una leggera deformazione del profilo esterno di valore inferiore a 20m. Questo non influenza le prestazioni dei tappi EIS. Se non vengono rispettati i valori minimi Wmin raccomandati, si può sovraccaricare il materiale di supporto andando ad influenzare le prestazioni dei tappi EIS. eis-engineered-inserts-systems-tappi-metallici-ad-espansione2

ISTRUZIONI DI INSTALLAZIONE PER EIS-11, EIS-31, EIS-33

PREPARAZIONE DEL FORO

Fate riferimento ai dati riportati a catalogo per determinare diametro e tolleranze della sede del tappo (D2) e del foro da sigillare (D1)

– La rotondità del foro deve risultare entro 0.05mm
– La rugosità del foro deve essere tra Rz(RMS) 10-30m specialmente per materiali duri
– Da evitare rigature a spirale o longitudinali in quanto possono influire sulle prestazioni del tappo
– Assicurarsi che la sede del tappo sia pulita e libera da oli da taglio, trucioli, ecc

PROCEDURA DI INSTALLAZIONE

eis-tappi-metallici-ad-espansione-5Inserire il tappo EIS nella sede con la sfera rivolta verso l’esterno ed a contatto con lo spallamento interno. E’ di fondamentale importanza che il diametro della sede e del foro da tappare siano delle corrette dimensioni in modo che il tappo sia adeguatamente supportato durante l’installazione e vi sia una buona tenuta

Pressare la sfera nel fodero in modo che la parte superiore di essa risulti leggermente sotto il livello superiore del fodero (Vedi Fig. 2 e 3). I valori approssimativi di corsa S e X sono elencati nella tabella di seguito riportata.

Assicurarsi di avere l’utensile di installazione corretto per ogni misura di tappo
I tappi EIS-11, EIS-31, EIS-33 possono essere installati con l’utilizzo di un martello e l’apposito utensile per installazione manuale. Possono essere utilizzati anche un punzone o un martello pneumatico con l’apposito utensile di installazione.
I tappi EIS-11, EIS-31, EIS-33 possono anche essere installati in modo automatizzato.

eis-tappi-metallici-ad-espansione-6

Tabelle di Conversione Codici EIS Ÿ KVT Ÿ Koenig-CV Ÿ Farmington

Serie Metrica



Tappo:
Acciaio cementato Zincato

Sfera:
Acciaio da cuscinetti temprato

Tappo:
Acciaio Inox serie 300

Sfera:
Acciaio da cuscinetti temprato

EIS

KVT

Koenig-CV

Farmington

EIS

KVT

Koenig-CV

Farmington

EIS-11-030

MB 850-030

CVMS0031110A

EIS-31-030

MB 700-030

CVMS0033110A

EIS-11-040

MB 850-040

CVMS0041110A

EIS-31-040

MB 700-040

CVMS0043110A

EIS-11-050

MB 850-050

CVMS0051110A

EIS-31-050

MB 700-050

CVMS0053110A

EIS-11-060

MB 850-060

CVMS0061110A

EIS-31-060

MB 700-060

CVMS0063110A

EIS-11-070

MB 850-070

CVMS0071110A

EIS-31-070

MB 700-070

CVMS0073110A

EIS-11-080

MB 850-080

CVMS0081110A

EIS-31-080

MB 700-080

CVMS0083110A

EIS-11-090

MB 850-090

CVMS0091110A

EIS-31-090

MB 700-090

CVMS0093110A

EIS-11-100

MB 850-100

CVMS0101110A

EIS-31-100

MB 700-100

CVMS0103110A

EIS-11-120

MB 850-120

CVMS0121110A

EIS-31-120

MB 700-120

CVMS0123110A

EIS-11-140

MB 850-140

CVMS0141110A

EIS-31-140

MB 700-140

CVMS0143110A

EIS-11-160

MB 850-160

CVMS0161110A

EIS-31-160

MB 700-160

CVMS0163110A

EIS-11-180

MB 850-180

CVMS0181110A

EIS-31-180

MB 700-180

CVMS0183110A

EIS-11-200

MB 850-200

CVMS0201110A

EIS-31-200

MB 700-200

CVMS0203110A

EIS-11-220

MB 850-220

CVMS0221110A

EIS-31-220

MB 700-220

CVMS0223110A

Tappo:
Acciaio Inox serie 300

Sfera:
Acciaio Inox AISI303

Tappo:
Acciaio Inox AISI316

Sfera:
Acciaio Inox AISI316

EIS

KVT

Koenig-CV

Farmington

EIS

KVT

Koenig-CV

Farmington

EIS-88-030

MB 700-030

CVMS0033130A

EIS-88-030

CV588-030

CVMS0038180A

EIS-88-040

MB 700-040

CVMS0043130A

EIS-88-040

CV588-040

CVMS0048180A

EIS-88-050

MB 700-050

CVMS0053130A

EIS-88-050

CV588-050

CVMS0058180A

EIS-88-060

MB 700-060

CVMS0063130A

EIS-88-060

CV588-060

CVMS0068180A

EIS-88-070

MB 700-070

CVMS0073130A

EIS-88-070

CV588-070

CVMS0078180A

EIS-88-080

MB 700-080

CVMS0083130A

EIS-88-080

CV588-080

CVMS0088180A

EIS-88-090

MB 700-090

CVMS0093130A

EIS-88-090

CV588-090

CVMS0098180A

EIS-88-100

MB 700-100

CVMS0103130A

EIS-88-100

CV588-100

CVMS0108180A

EIS-88-120

MB 700-120

CVMS0123130A

EIS-88-120

CV588-120

CVMS0128180A

EIS-88-140

MB 700-140

CVMS0143130A

EIS-88-140

CV588-140

CVMS0148180A

EIS-88-160

CVMS0163130A

EIS-88-160

CV588-160

CVMS0168180A

EIS-88-180

CVMS0183130A

EIS-88-180

CV588-180

CVMS0188180A

EIS-88-200

CVMS0203130A

EIS-88-200

CV588-200

CVMS0208180A

EIS-88-220

CVMS0223130A

EIS-88-220

CV588-220

CVMS0228180A

Tappo:
Alluminio 2024-T4 non trattato

Sfera:
Acciaio Inox serie 300

Tappo:
Alluminio 2024-T4 anodizzazione verde

Sfera:
Acciaio Inox serie 300

EIS

KVT

Koenig-CV

Farmington

EIS

KVT

Koenig-CV

Farmington

EIS-5P3-030

CV173-030

CVMS0037230A

EIS-5N3-030

CV143-030

CVMS0034230A

EIS-5P3-040

CV173-040

CVMS0047230A

EIS-5N3-040

CV143-040

CVMS0044230A

EIS-5P3-050

CV173-050

CVMS0057230A

EIS-5N3-050

CV143-050

CVMS0054230A

EIS-5P3-060

CV173-060

CVMS0067230A

EIS-5N3-060

CV143-060

CVMS0064230A

EIS-5P3-070

CV173-070

CVMS0077230A

EIS-5N3-070

CV143-070

CVMS0074230A

EIS-5P3-080

CV173-080

CVMS0087230A

EIS-5N3-080

CV143-080

CVMS0084230A

EIS-5P3-090

CV173-090

CVMS0097230A

EIS-5N3-090

CV143-090

CVMS0094230A

EIS-5P3-100

CV173-100

CVMS0107230A

EIS-5N3-100

CV143-100

CVMS0104230A

EIS-5P3-120

CV173-120

CVMS0127230A

EIS-5N3-120

CV143-120

CVMS0124230A

EIS-5P3-140

CV173-140

CVMS0147230A

EIS-5N3-140

CV143-140

CVMS0144230A

EIS-5P3-160

CV173-160

CVMS0167230A

EIS-5N3-160

CV143-160

CVMS0164230A

EIS-5P3-180

CV173-180

CVMS0187230A

EIS-5N3-180

CV143-180

CVMS0184230A

EIS-5P3-200

CV173-200

CVMS0207230A

EIS-5N3-200

CV143-200

CVMS0204230A

EIS-5P3-220

CV173-220

CVMS0227230A

EIS-5N3-220

CV143-220

CVMS0224230A

Tappo:
Alluminio 2024-T4 cromatazione

Sfera:
Acciaio Inox serie 300

EIS

KVT

Koenig-CV

Farmington

EIS-5L3-030

CV163-030

CVMS0036230A

EIS-5L3-040

CV163-040

CVMS0046230A

EIS-5L3-050

CV163-050

CVMS0056230A

EIS-5L3-060

CV163-060

CVMS0066230A

EIS-5L3-070

CV163-070

CVMS0076230A

EIS-5L3-080

CV163-080

CVMS0086230A

EIS-5L3-090

CV163-090

CVMS0096230A

EIS-5L3-100

CV163-100

CVMS0106230A

EIS-5L3-120

CV163-120

CVMS0126230A

EIS-5L3-140

CV163-140

CVMS0146230A

EIS-5L3-160

CV163-160

CVMS0166230A

EIS-5L3-180

CV163-180

CVMS0186230A

EIS-5L3-200

CV163-200

CVMS0206230A

EIS-5L3-220

CV163-220

CVMS0226230A

Serie AH – Utensili posatori per martello pneumatico

eis-tappi-metallici-ad-espansione-21

eis-tappi-metallici-ad-espansione-23

SerieHT – Utensili posatori manuali

eis-tappi-metallici-ad-espansione-20eis-tappi-metallici-ad-espansione-22



Martelli Pneumatici per l’installazione dei tappi

A pistola o assiali
Con ritenzione del punzone
Senza ritenzione del punzone (per l’installazione di misure differenti cambiando in velocità il punzone)
Differenti grandezze a seconda dei diametri di tappo da installare

RIDOTTE VIBRAZIONI
A NORMA CON LE REGOLAMENTAZIONI SULLA SICUREZZA DEGLI OPERATORI
POTENZA, VIBRAZIONI E TEMPO MASSIMO GIORNALIERO DI UTILIZZO INDICATI

Serie EIS-11
“1” Tappo - Acciaio cementato Zincato
“1” Sfera – Acciaio da cuscinetti temprato, ossidazione nera
Serie EIS-31
“3” Tappo – Acciaio Inox serie 300
“1” Sfera – Acciaio da cuscinetti temprato, ossidazione nera
Serie EIS-33
“3” Tappo – Acciaio Inox serie 300
“3” Sfera – Acciaio Inox AISI303
Serie EIS-34
“3” Tappo – Acciaio Inox serie 300
“3” Sfera – Acciaio Inox 440C
Serie EIS-53
“5” Tappo – Alluminio 2024-T4
“3” Sfera – Acciaio Inox serie 300
Serie EIS-88
“8” Tappo – Acciaio Inox AISI316
“8” Sfera – Acciaio Inox AISI316

eis-tappi-metallici-ad-espansione-7

eis-tappi-metallici-ad-espansione-misure



Serie EIS-RS

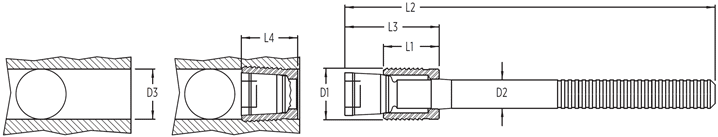

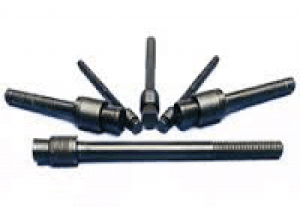

Tappi ad espansione a strappoeis-tappi-metallici-ad-espansione-3-01eis-tappi-metallici-ad-espansione-8

Serie EIS-RST
Inserti ad espansione filettati a trazione

eis-tappi-metallici-ad-espansione-2-01

eis-tappi-metallici-ad-espansione-12

Serie EIS-B
Tappi di tenuta a bassa pressione

eis-tappi-metallici-ad-espansione-4-01

eis-tappi-metallici-ad-espansione-9

Restrittori filettati

eis-tappi-metallici-ad-espansione-11

Restrittori ad espansione

eis-tappi-metallici-ad-espansione-10

Serie EIS-RSO
Inserti restrittori ad espansione filettati a trazione

eis-tappi-metallici-ad-espansione-13
